Lepy LP-2024A+、F900S、サブウーファーをモバイルバッテリーで動かす。

2021年11月23日2024年3月17日

Lepy LP-2024A+、F900Sをモバイルバッテリーで動かしてみました。

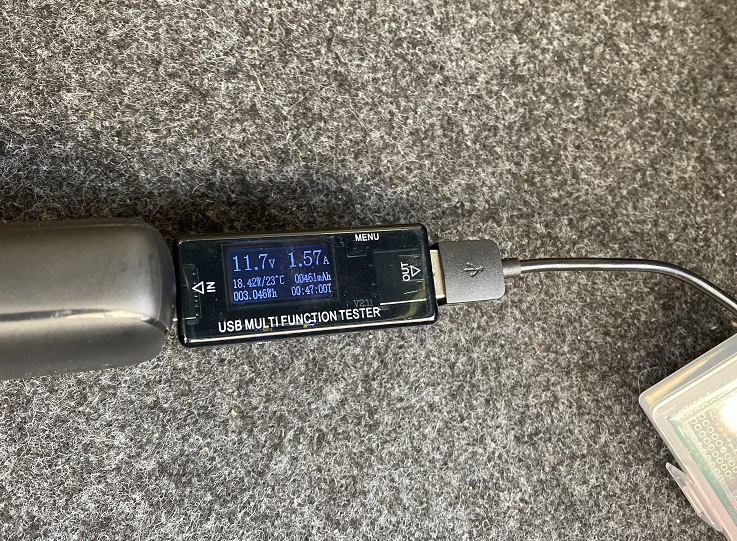

Quick Charge3.0、2.0対応のモバイルバッテリーなら12Vを取り出すことができるのでそれを利用してみました。
これを応用すれば、ETC車載器もモバイルバッテリーで駆動可能です。
+B、ACCを12Vのプラス側、GNDを12Vのマイナス側に繋ぐだけです。

【参考にしたサイト】
https://wakwak-koba.hatenadiary.jp/entry/20170716/p1
https://lowreal.net/2015/12/07/3
https://www.youtube.com/watch?v=DXMHB1GCGEE
https://qiita.com/nak435/items/67aca33ca49b6f328faa
https://keisan.casio.jp/exec/user/1316485613
こちらのサイトの情報をかなり参考にさせて頂きました。
あとはQuick Chargeの動作概要として、CHY100、CHY103のデータシート、
アメリカの特許情報「Pub. No.: US 2014/0122909 A1」も参考になりました。

まず、回路はこんな感じです。今回は余ってたdigisparkを使用しました。arduinoでも対応可能です。

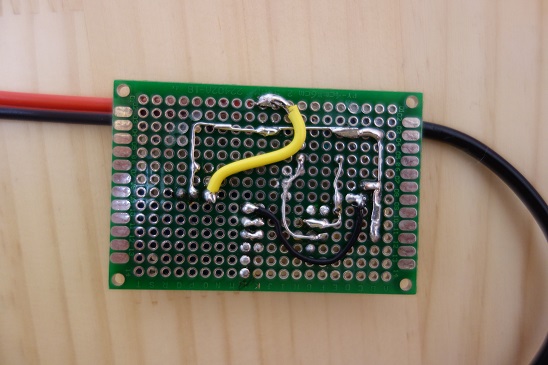

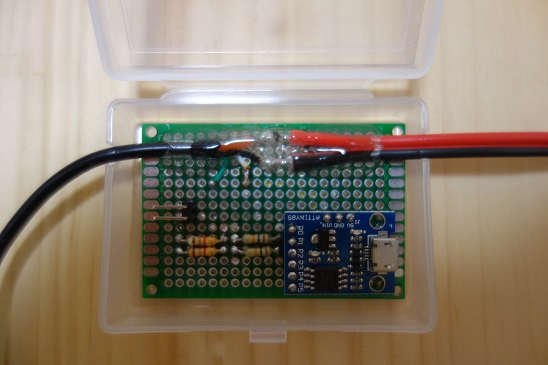

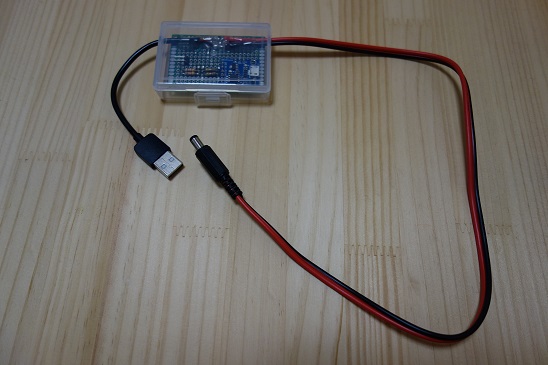

ユニバーサルボードは6cm×4cmです。ダイソーで売ってる5個100円のミニケースにぴったりでした。

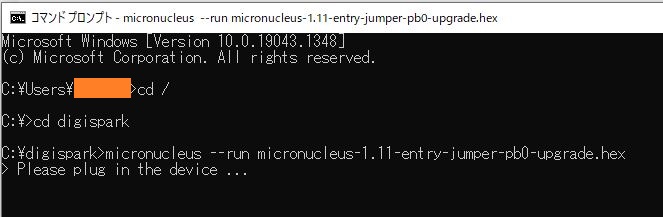

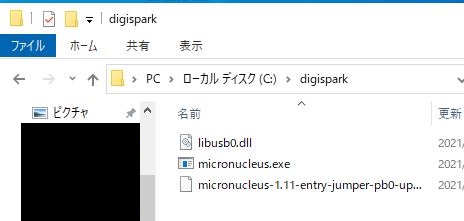

P0ポートは後程説明するブートローダ書き換え時後にGNDに落とすときに使用します。
今回はジャンパーピンで対応。
P1ポートをONにするとUSBのD+に0.6Vが印加されます。
P2ポートをONにするとUSBのD-に0.6Vが印加されます。
0.6Vは手持ちの抵抗を使用して10kΩと1.8kΩの分圧抵抗で取り出すことにしました。
(実測0.8V程度ですが、幅を持ってますので問題無し)
USBモバイルバッテリーからの電源はdigisparkのVINに繋ぎましょう。12Vを取り出す予定ですので5Vに繋いではいけません。

スケッチはサイト「氾濫原」様の物をほぼそのまま使わせていただきました。

#include "Arduino.h"
#include "avr/sleep.h"

const int D_PLUS  = 1;
const int D_MINUS = 2;

void setup() {
  // wait until stable connection
  delay(1000);

  // reset line
  pinMode(D_PLUS, OUTPUT);
  pinMode(D_MINUS, OUTPUT);
  digitalWrite(D_PLUS, LOW);
  digitalWrite(D_MINUS, LOW);
  delay(100);

  // D+ and D- to 0.6V for 1.25s
  digitalWrite(D_PLUS, HIGH);
  digitalWrite(D_MINUS, HIGH);
  delay(1500);

  // D- to 0V for 1ms
  digitalWrite(D_MINUS, LOW);
  delay(2);

  // Set voltage
  digitalWrite(D_MINUS, HIGH);

  set_sleep_mode(SLEEP_MODE_PWR_DOWN);
  sleep_mode();
}

void loop() {
}
