FPCBP325 富士通ノートパソコンのバッテリ分解

2022年10月9日2024年3月17日

18650電池というものがどうしても気になってFPCBP325 富士通ノートパソコンのバッテリを分解してみました。

注意
内部にあるリチウムイオン電池は発火の危険性があります。
これは自分メモ用としての記録であり、分解を推奨しているわけではございません。

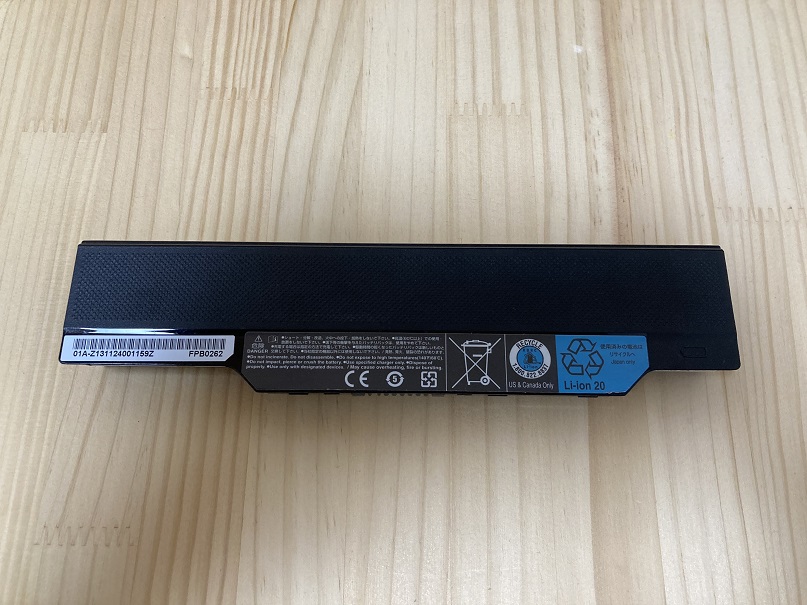

分解前の外観

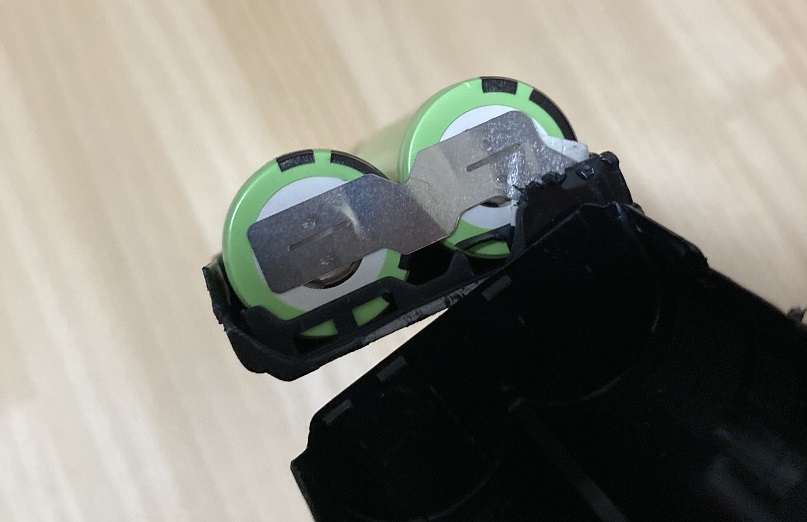

ケースを破壊して開封。
内部の電池には絶対傷をつけないように。ドライバーでこじるときは内部回路の短絡にも注意。

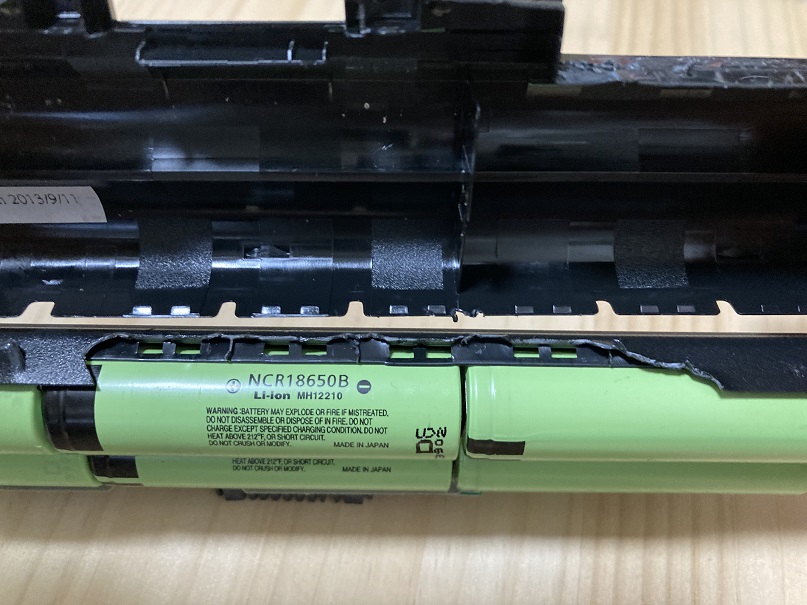

樹脂のツメがびっしり。電池側のケースは2重構造で内側にツメの受け側がある。この写真下側は2重構造の表側を強引にはがした状態。
これを非破壊で外す方法は私には思いつかない。

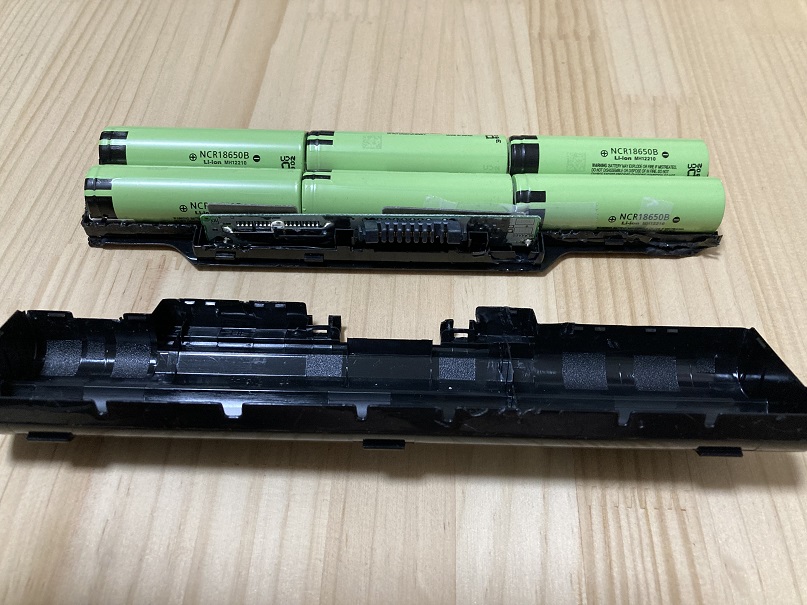

この面も同様の構造。

端子側も同様のツメあり。

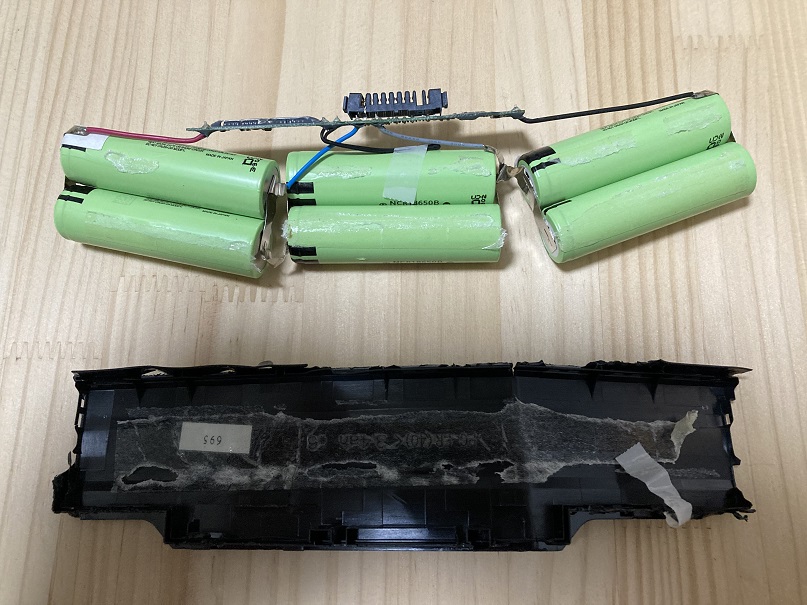

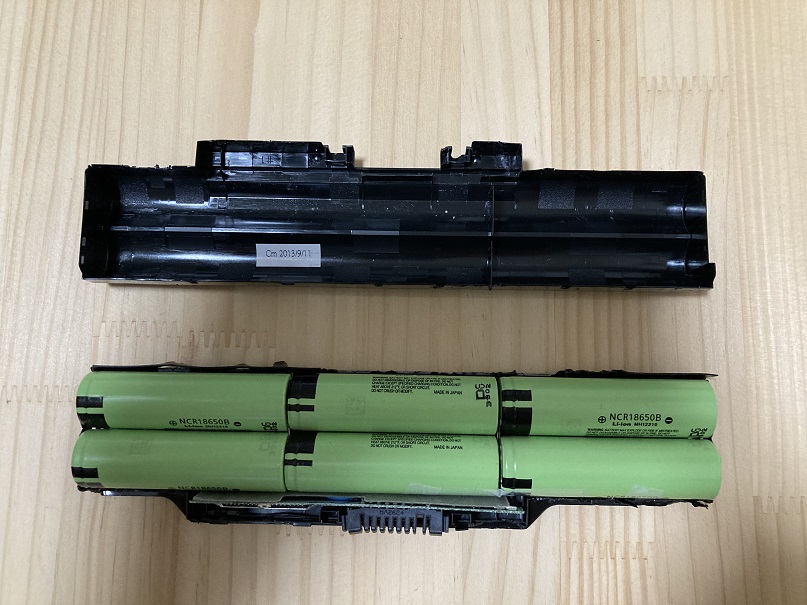

電池を取り出した状態。電池とケースは両面テープで固定されていた。

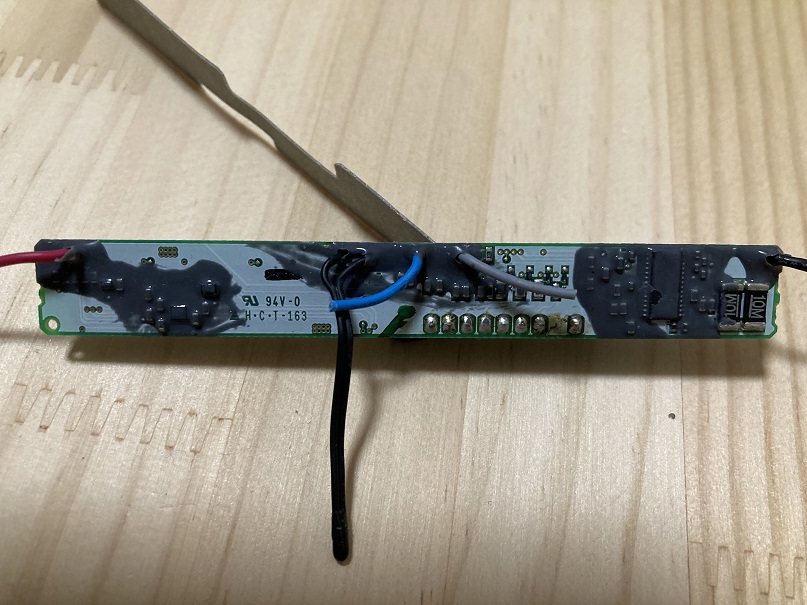

基板。

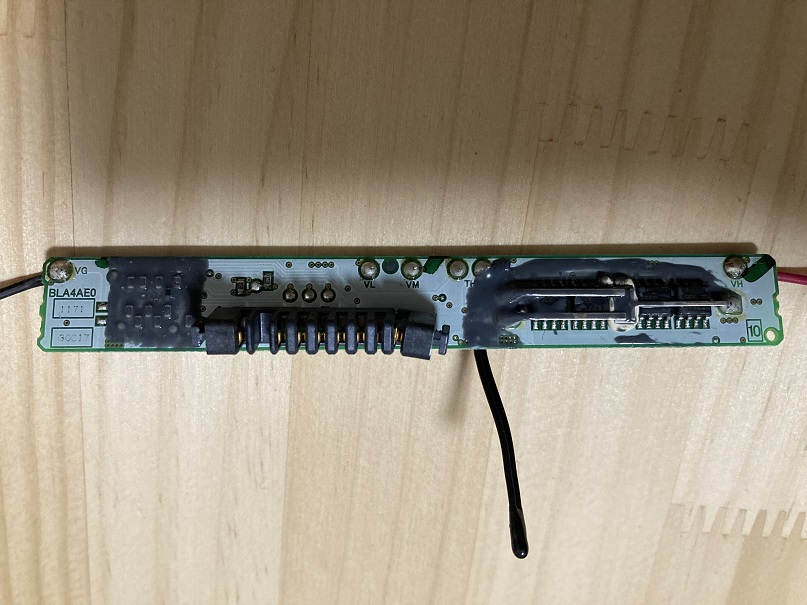

基板。奥に写っているのはおそらく電池の傷付き防止、絶縁保護用の厚紙。基板と電池の間に挟まってた。

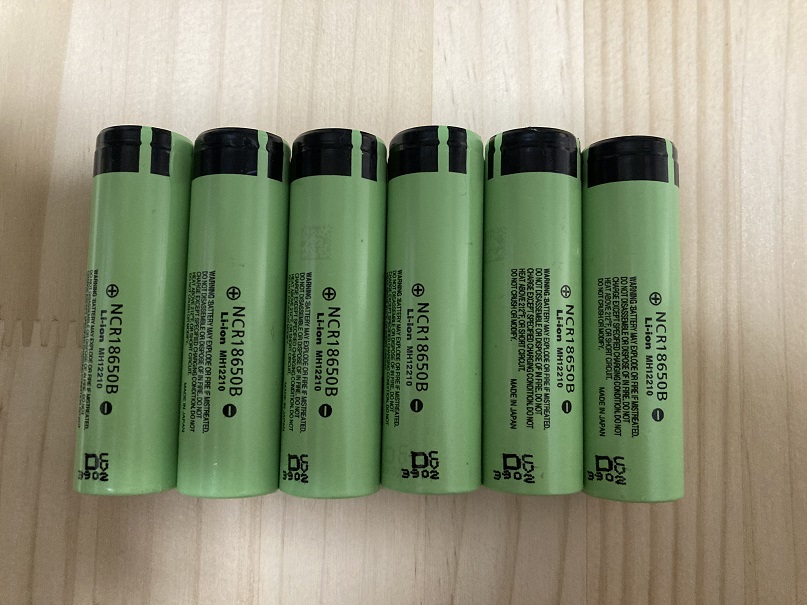

18650電池。電極は溶接されていた。無理やり引っぺがした。

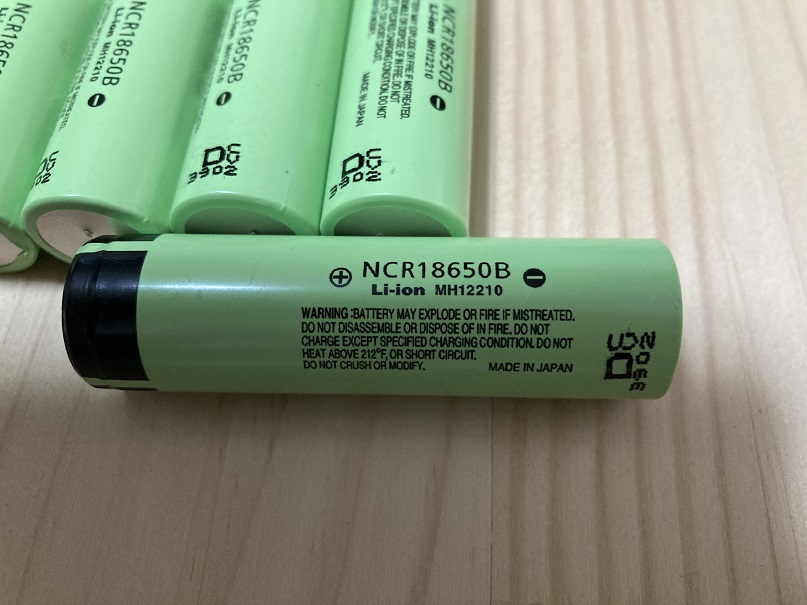

電池の刻印。NCR18650Bで検索するとPanasonic製リチウムイオン電池3400mAhがヒットした。
