HDCZ-UTLシリーズ 外付けHDD分解
ハードオフのジャンク箱で外付けHDDを見つけました。
I-O DATAのHDCZ-UTL2Kです。
公式サイトはこちら。
3.5インチハードディスクのケースが欲しかったので分解してみました。
まずはこの面のネジを外します。
その後、全力でカバーをずらします。フルパワーで。ケースを壊す勢いで。ここが一番の山場。無茶苦茶硬いです。
今回は見た目にこだわりましたが、コジリ傷がついてもいいならドライバとかでこじった方が楽です。

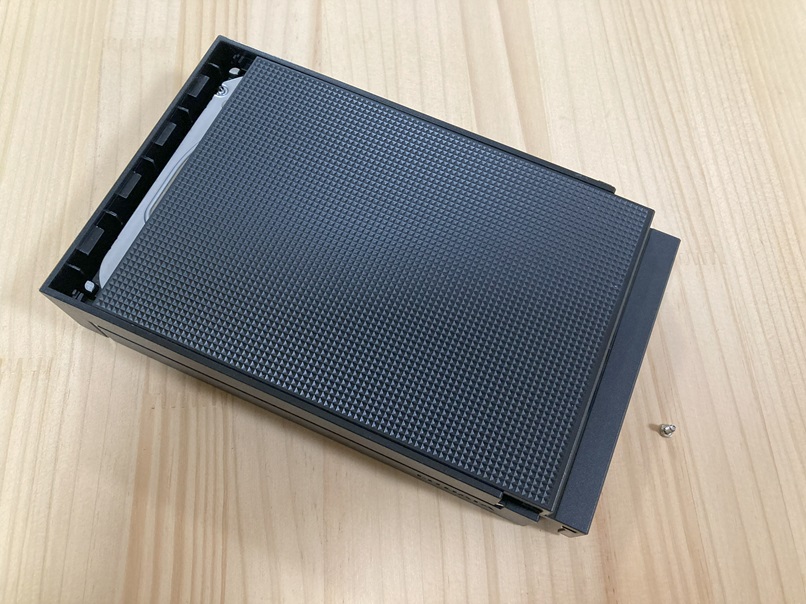

ずらし終えた状態がこんな感じ。
ちなみに、素手だと滑りましたのでこの手袋を使いました。
力が掛かりやすいし、安心感もアップ。

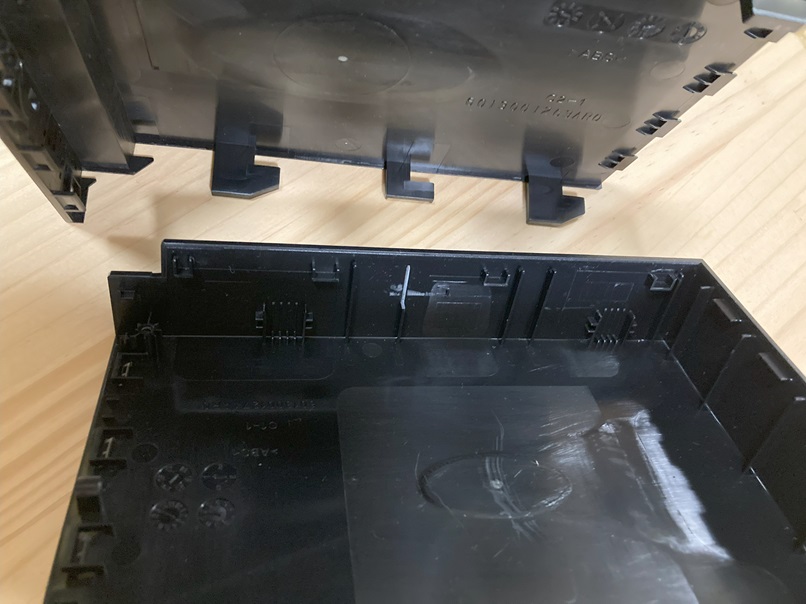

ケースの爪形状はこんな感じ。

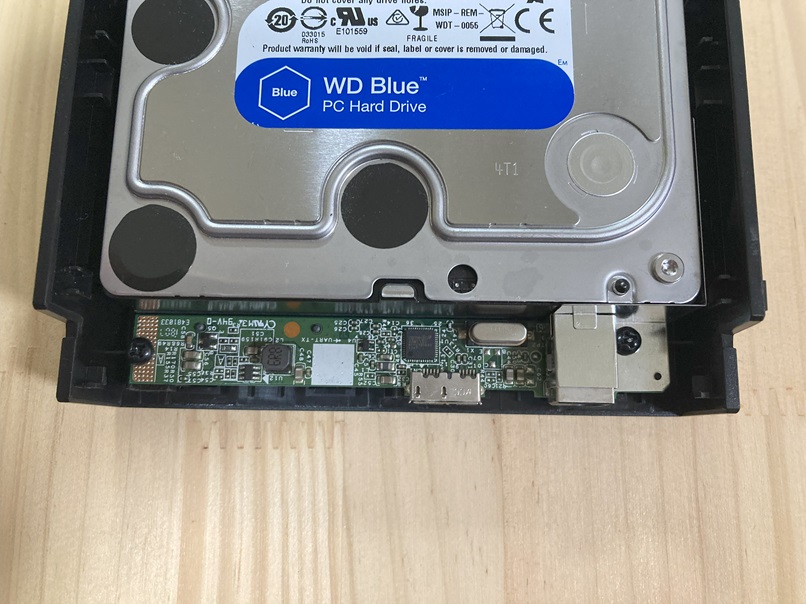

この基板上の黒いネジ2本を外します。
あとはひっくり返して優しく引っ張れば外れます。

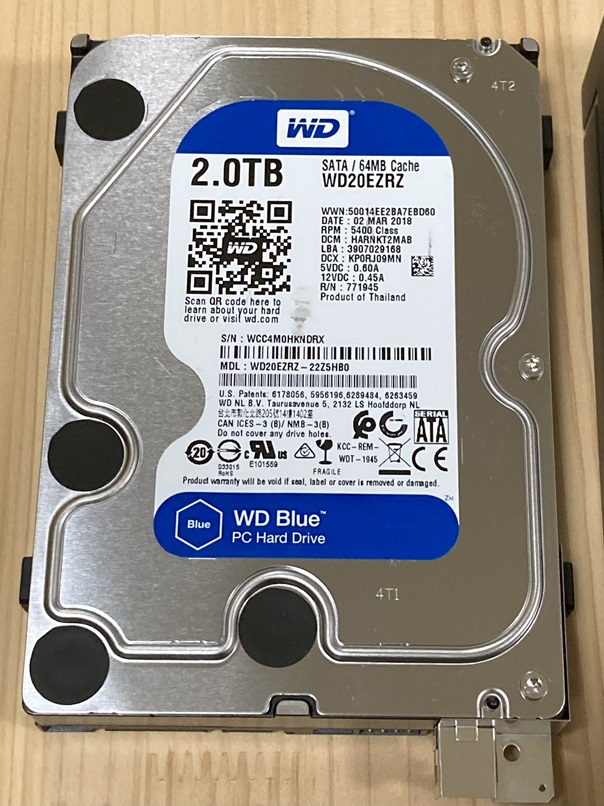

HDDの横にはゴムブッシュがついていました。衝撃緩和用かな、細かい気遣い。

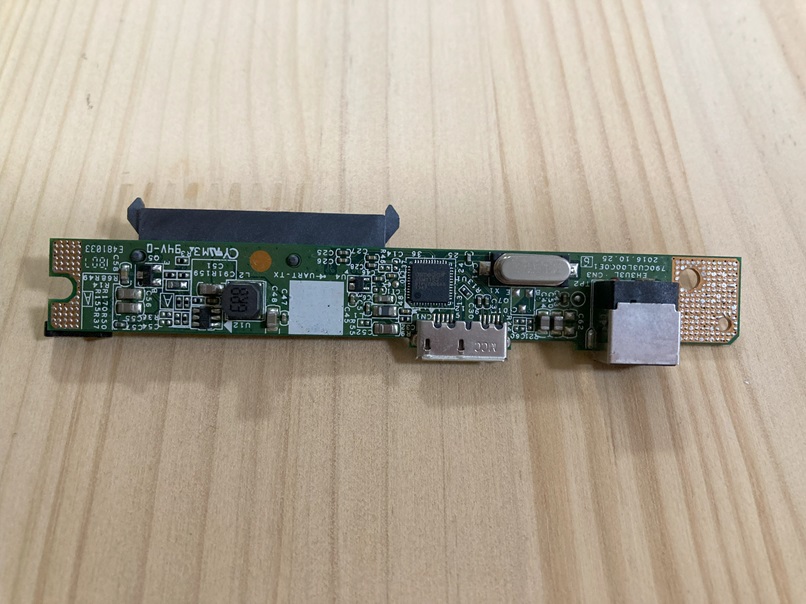

基板表面。
E481033のシルク印刷有り。型番かな？

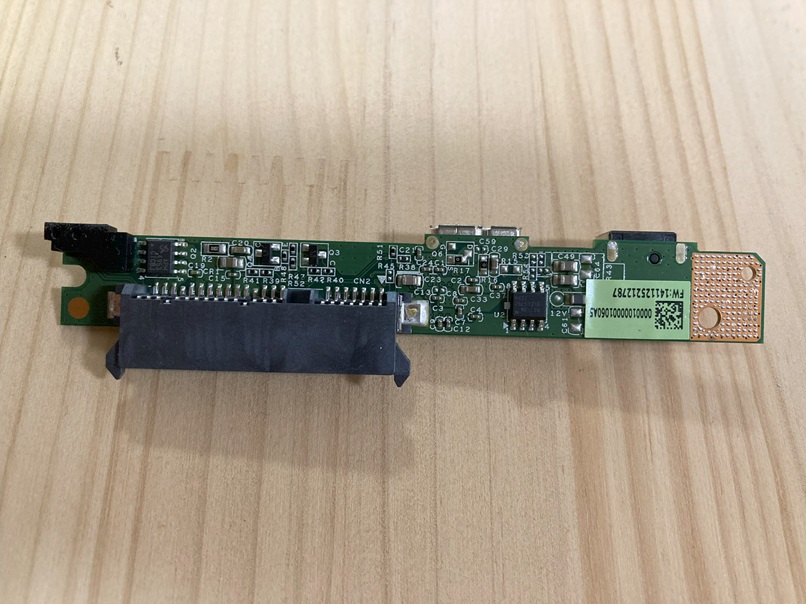

基板裏面。

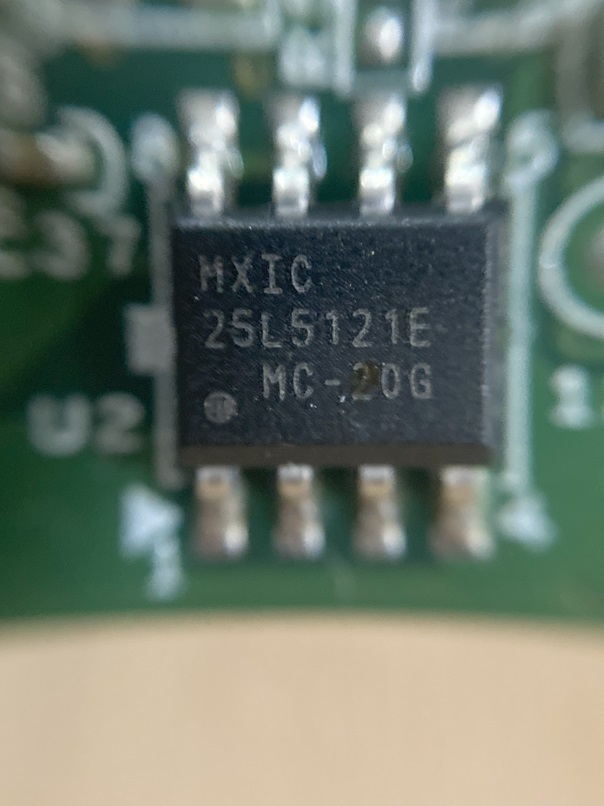

台湾Macronixのフラッシュメモリ

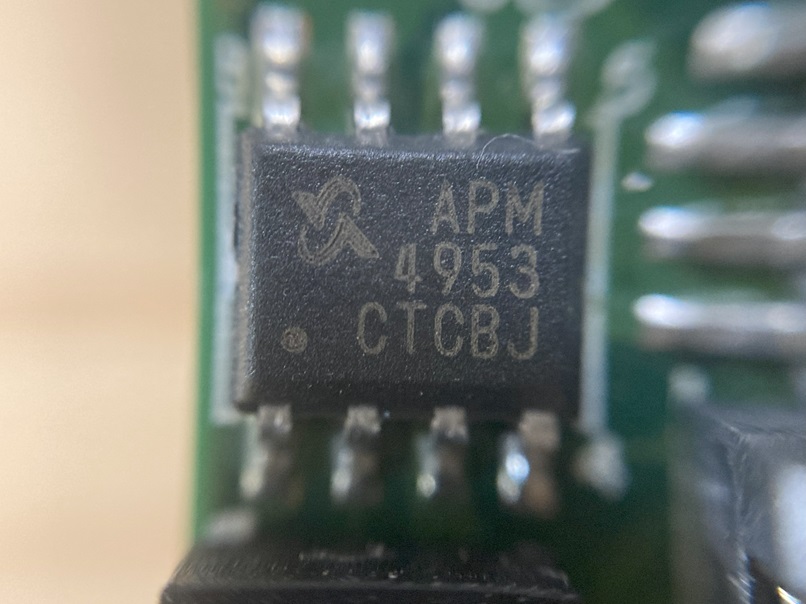

台湾ANPECのMOSFET

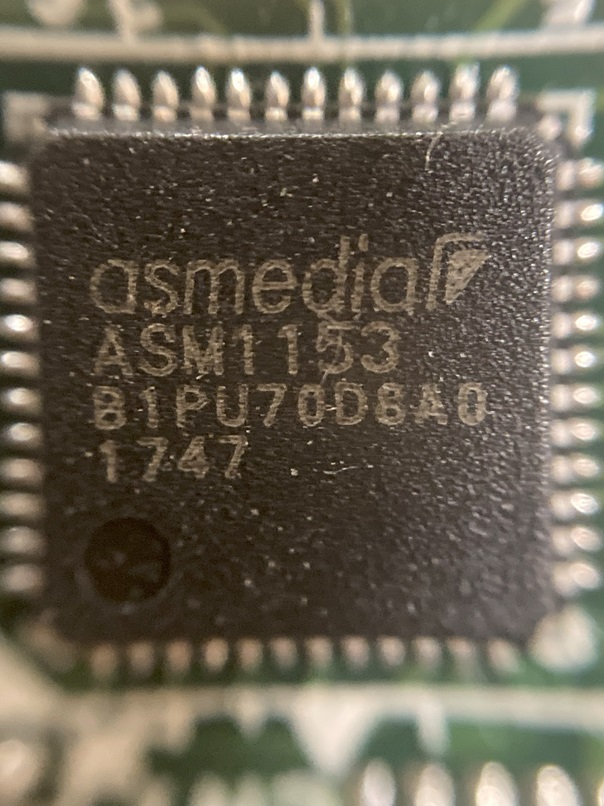

台湾ASMediaのUSB Controller
今回の基板の主要なチップは台湾製でした。

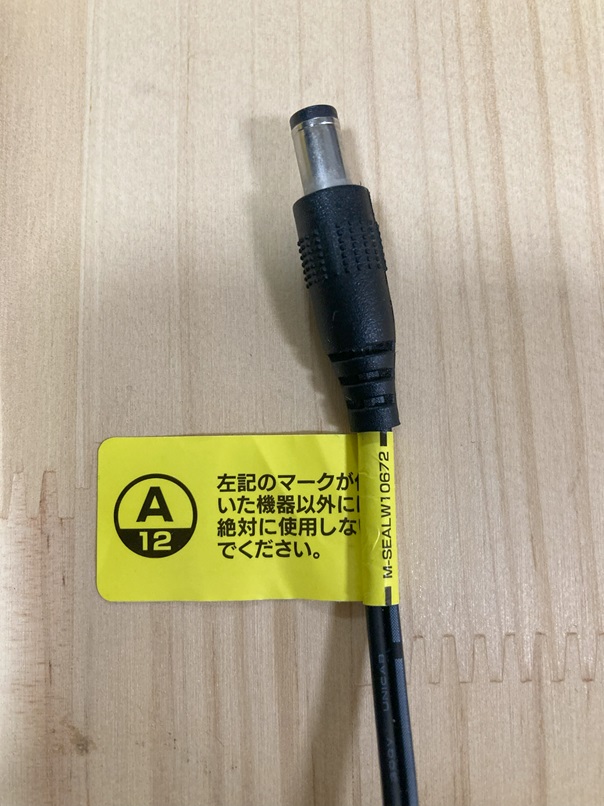

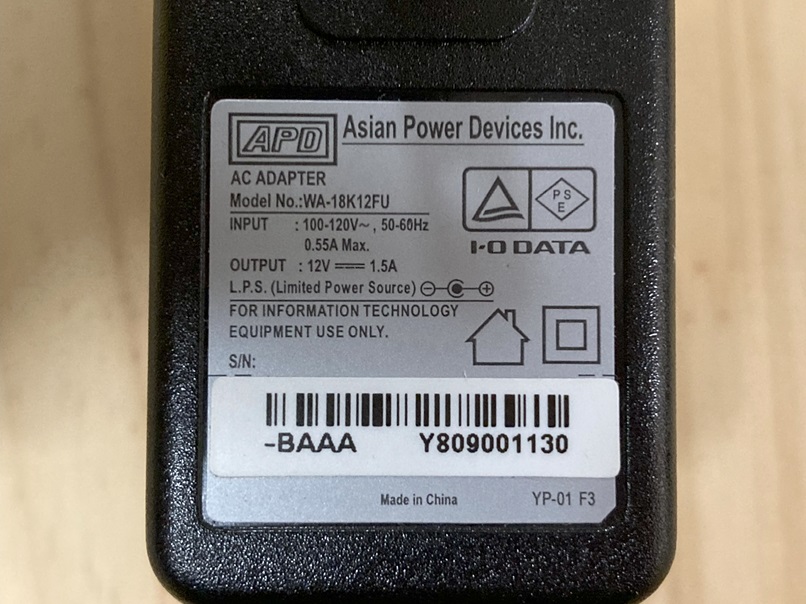

最後にコンセントを。
PC周辺機器ではおなじみの台湾ASIAN POWER DEVICESです。
このDCジャック、外径5.5mmノートPCのDCジャックと同じ形をしていることが多いです。
ついうっかりノートPCの19VのDCジャックを外付けHDDにつなぐとHDDが故障する可能性がありますので気を付けましょう。
